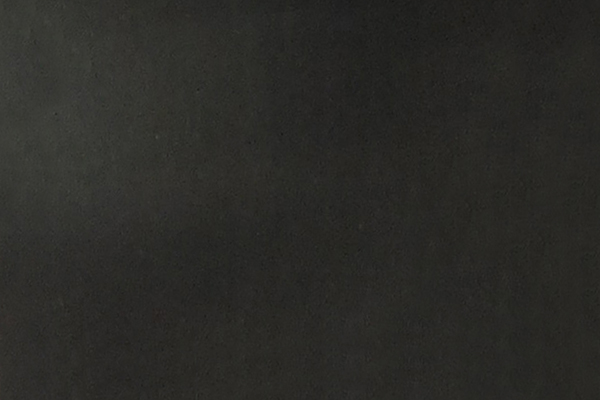

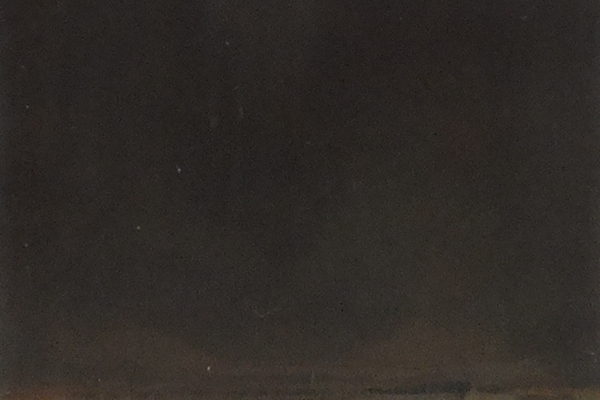

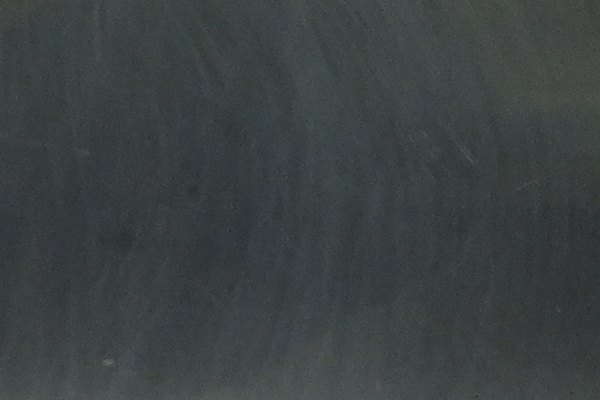

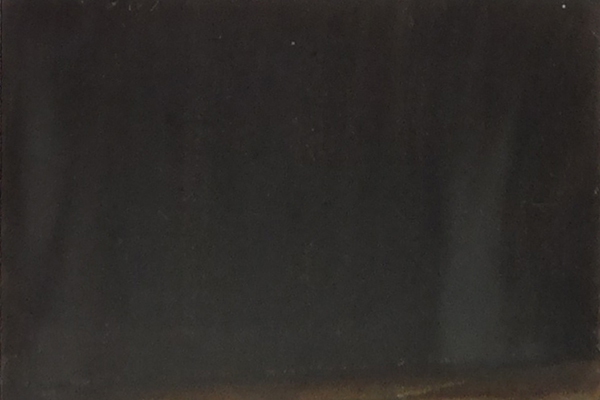

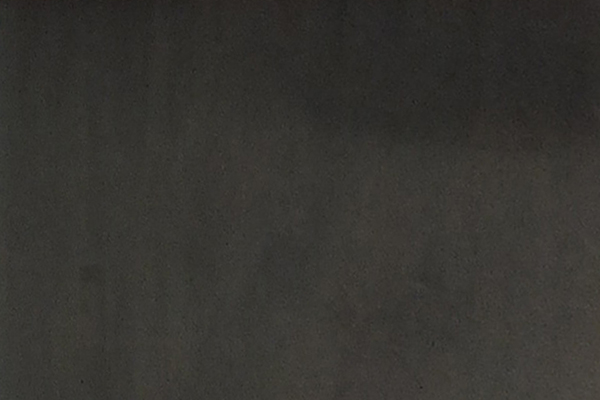

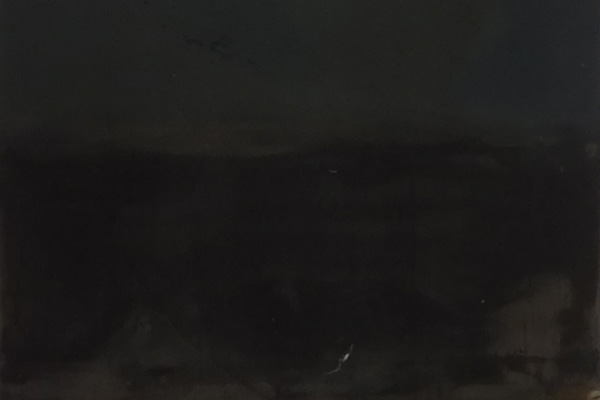

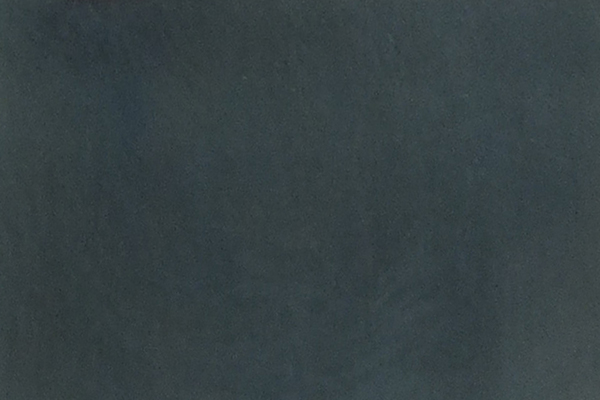

●常温の水溶液に1〜2分間の浸漬、または塗布することにより、短時間で簡単に高級感のある黒染め加工を行えます。

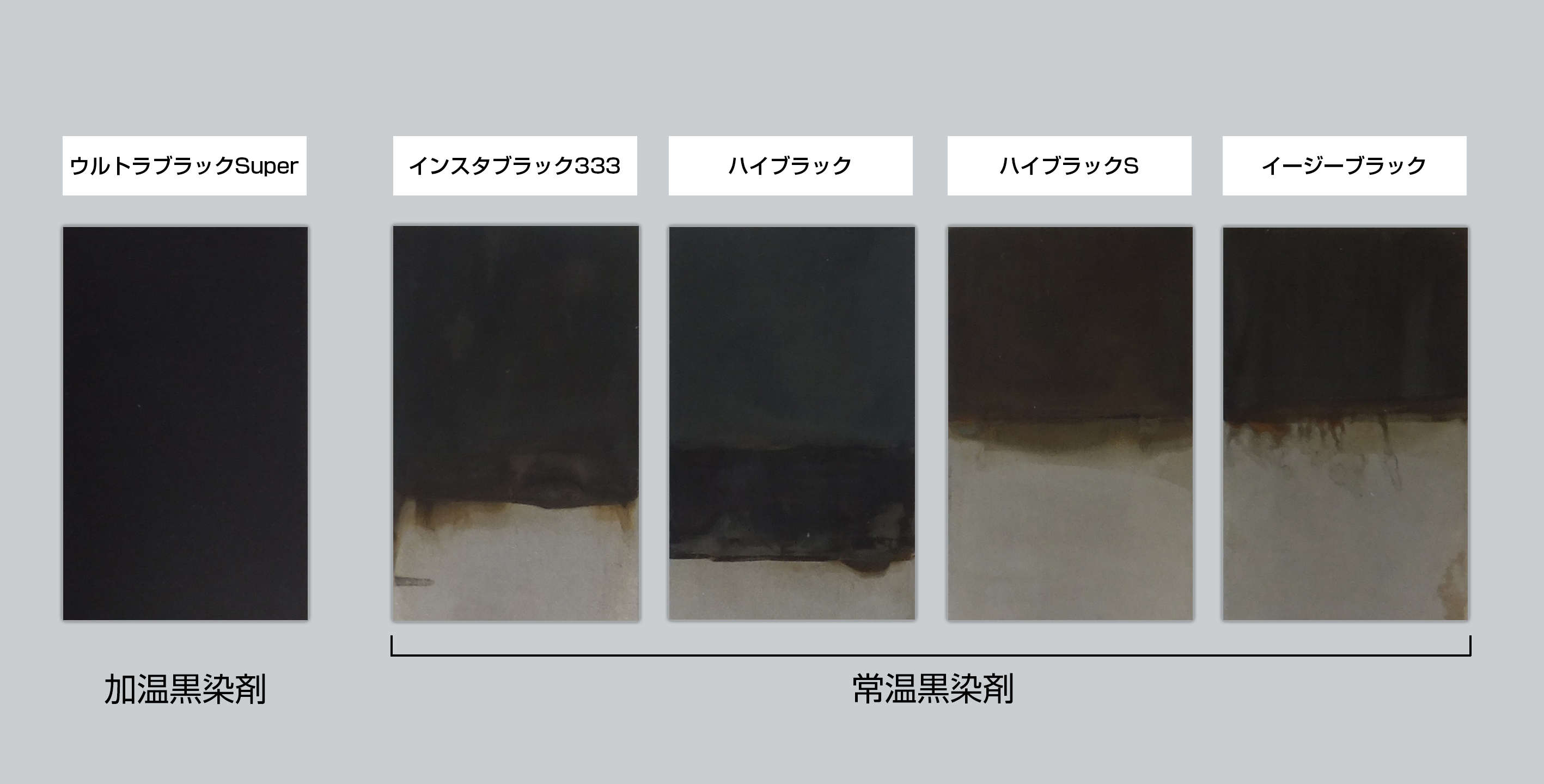

●加温黒染めに比べて作業の安全性が高く、簡易な設備で処理が可能です。

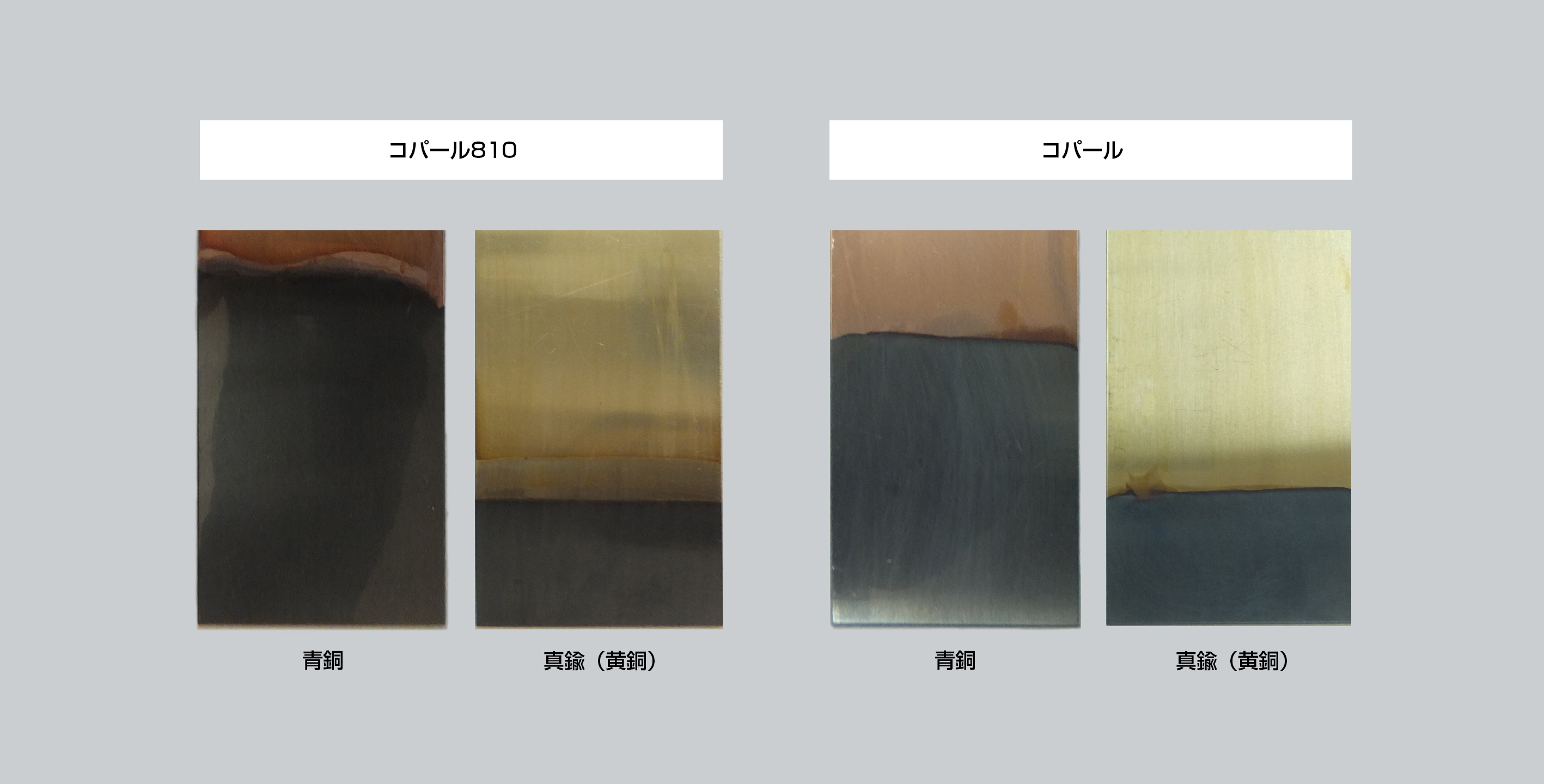

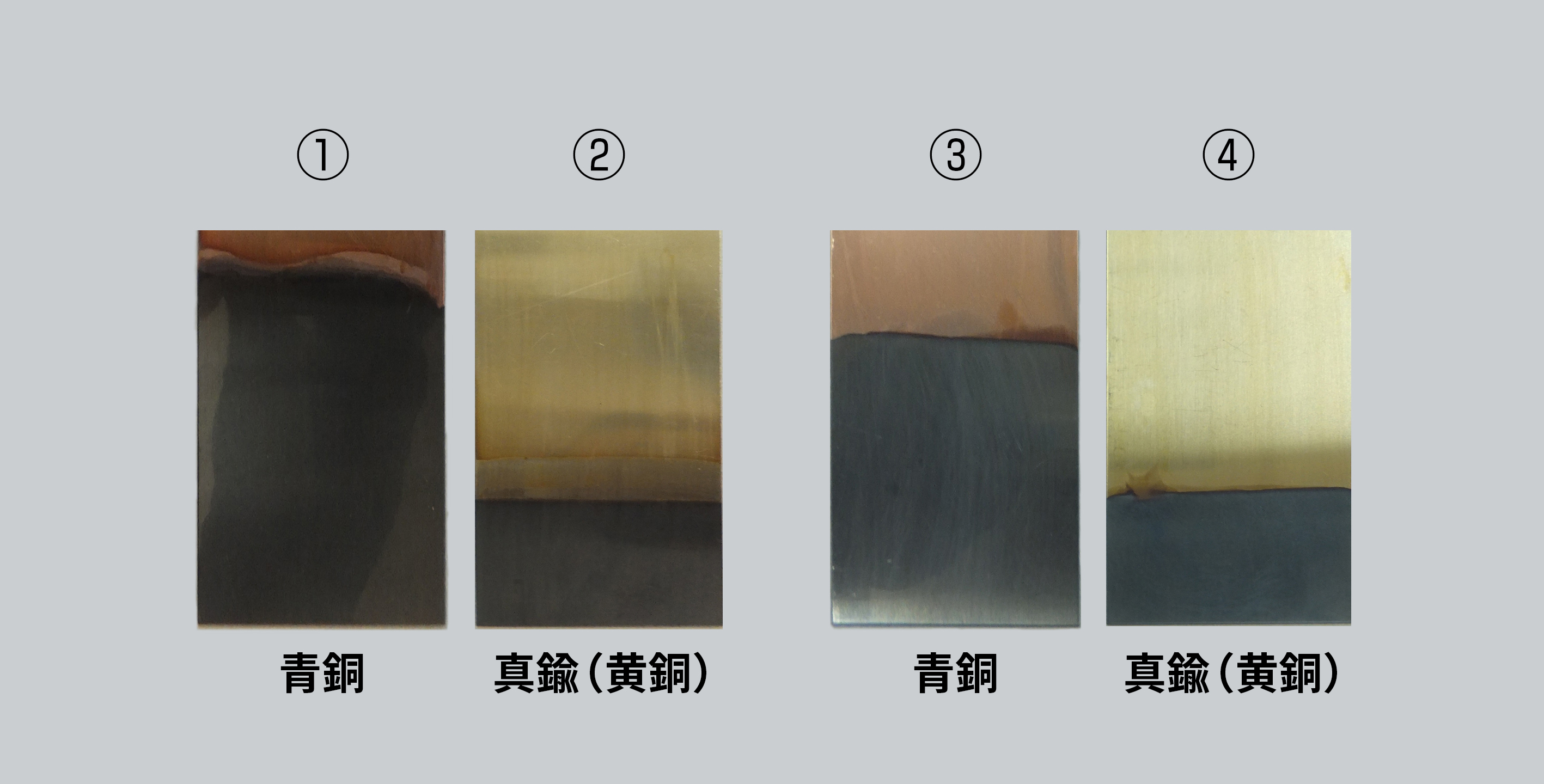

●寸法精度に影響を与えることなく（被膜厚0.1〜0.2μm程度）、軟鉄、高炭炭素鋼、焼入れ鋼、鋳物まで幅広い鋼材の黒染め加工が可能です。※鉄鋼以外の鋼材には反応しません。

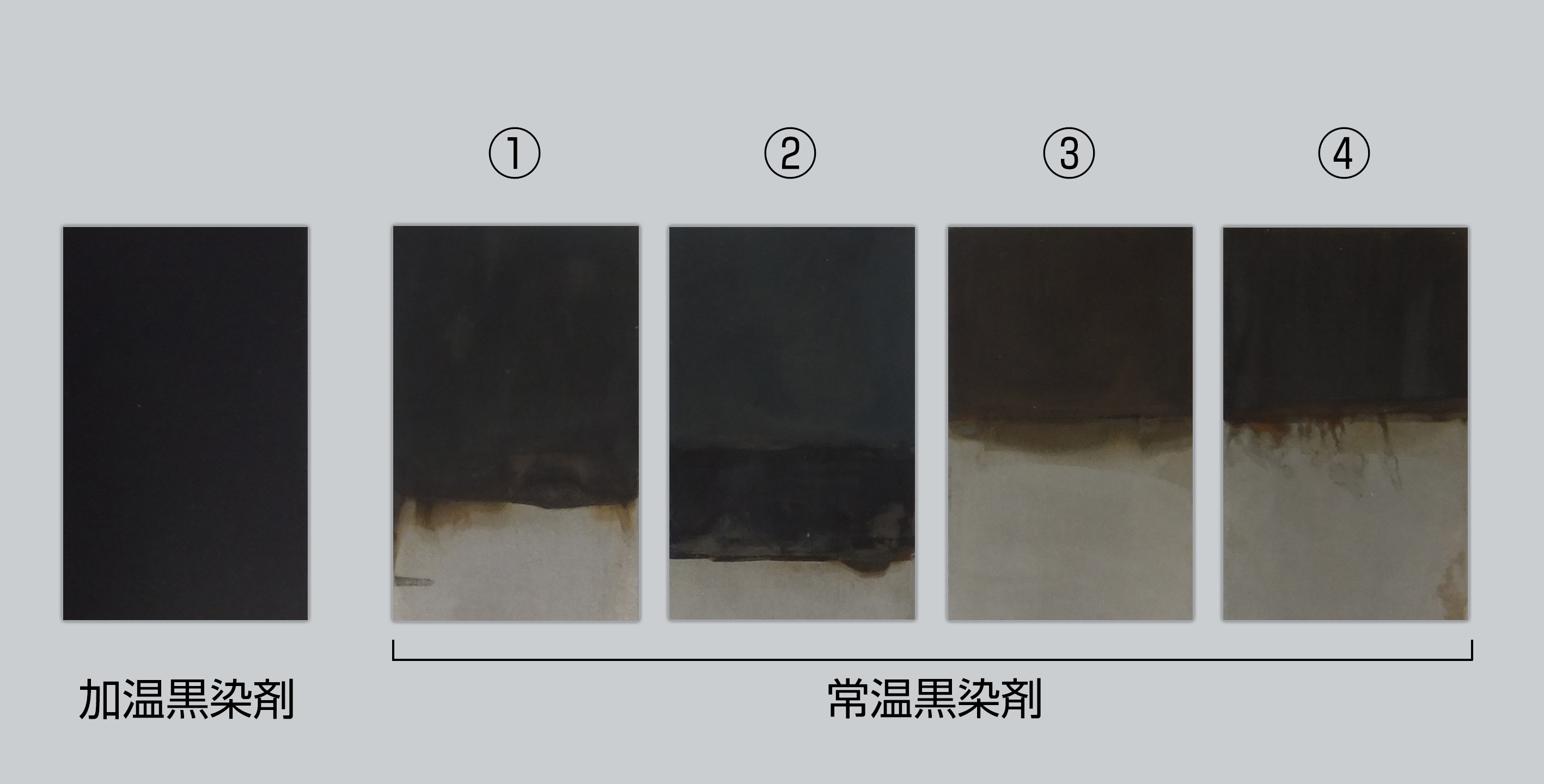

●被膜厚が加温黒染め被膜の1/10程度と薄く、耐摩耗性や防錆効果に劣ります。

●よく脱脂を行ってください。水溶液ですので、油分が付着していると反応しないか色むらを起こします。

●錆や染み汚れがある場合は、脱脂後に酸洗（S-300に数分浸漬）を行い錆や汚れを完全に除去してください。

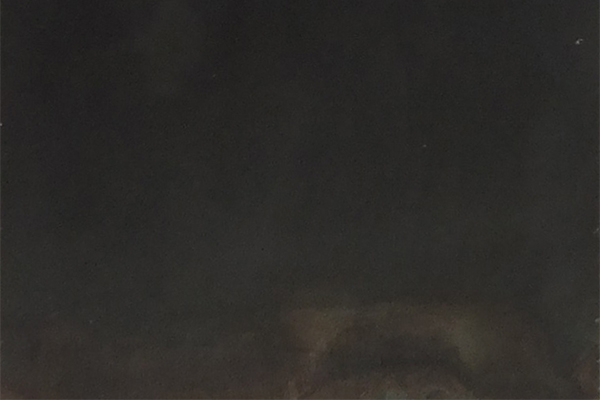

●ワーク表面にスマット（すす状の汚れ）が付着します。すすぎ後にウエスで軽く押し拭きを行ってください。尚、インスタブラック333はスマットの発生が無く拭き上げが不要です。 ※強く擦ると被膜が薄くなるのでご注意ください。

●黒染め液への浸漬時間は120秒を超えないようにしてください。

●黒染液は酸性液であるため、すすぎが不十分ですと粒錆が発生します。すすぎは綺麗な水で充分に行ってください。

●黒染め液の温度が18～25℃の範囲でご使用ください。液温が低すぎると染まりが悪くなりますので、冬場はご注意ください。

●黒染め補修には、補修部分の周りを油性マジックでマスキングしてください。溶液が黒皮に付着すると被膜を溶かしてしまいます。補修後は、油性マジックをシンナーやパーツクリーナーで除去してください。

●一度使用した溶液は、戻さずに別容器で保管してください。
